ET排料相关

ET排料相关内容

一、裁床放大缩小

1、滚轮

• 1、滚轮为左右移动裁床
• 2、按住shift+滚轮为放大缩小裁床
• 3、按住ctrl+滚轮为上下移动裁床

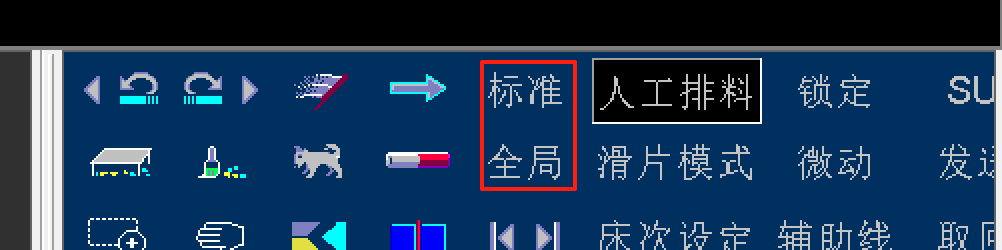

2、右下角标准、全局–为系统提供的快速显示床大小

标准模式不显示杂片区域的裁片，只有全局模式才会显示所有裁片

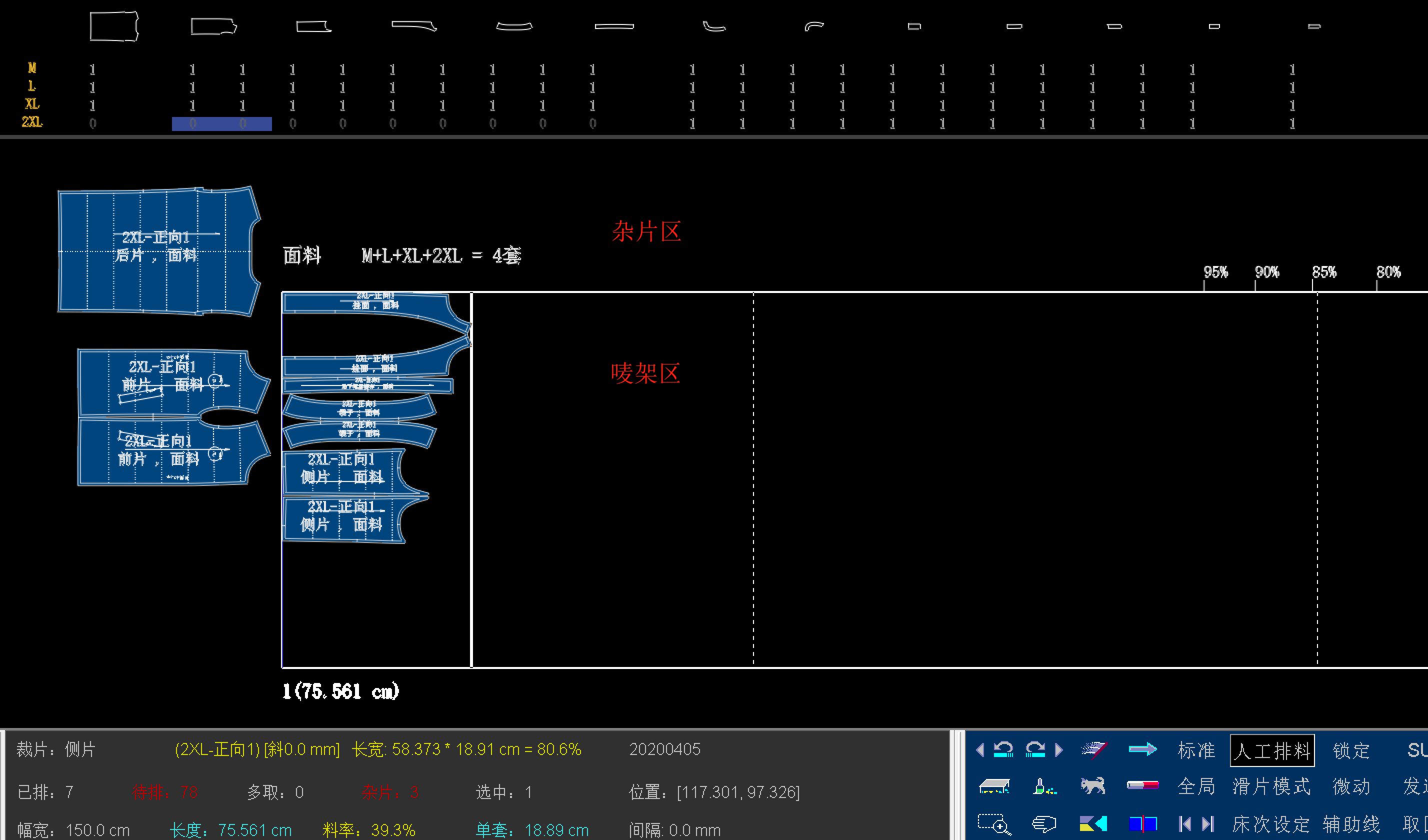

裁床外部为杂片区，杂片区的裁片不参与排料，最上面为待排区

3、平移–移动裁床位置–F7

按下F7，鼠标变成抓手状态,此时即可通过拖动鼠标移动裁床位置

二、手工排料工具

1、裁片放置到唛架的方式

1、框选待排区的裁片下方的数字（裁片数量）
2、点选待排区裁片下方的数字(裁片数量)
3、点击指定号型，可排指定型号的裁片

2、小键盘2486

2486 以5为中心，操纵裁片的4个方向放置

3、K键，L键，< 键 ，> 键

K键: 向左微转
L键：向右微转
< 键：向左45°
>键：向右45°

4、空格键–点击裁片后按空格键

单方向： 无法旋转裁片
双方向： 180度旋转裁片
合掌/无方向： 180度水平翻转及垂直翻转

5、按住ctrl 强制放置

默认裁片放置的时候都会挨着，可以通过按住ctrl按键指定裁片位置

6、额外取片

默认裁片为0后就无法再次取片放到待排区，但此时可以通过上方工具栏–>排料参数设定–>勾选额外取片按钮，此时即可继续取裁片为0的裁片了

三、样衣排料，只取一片排料

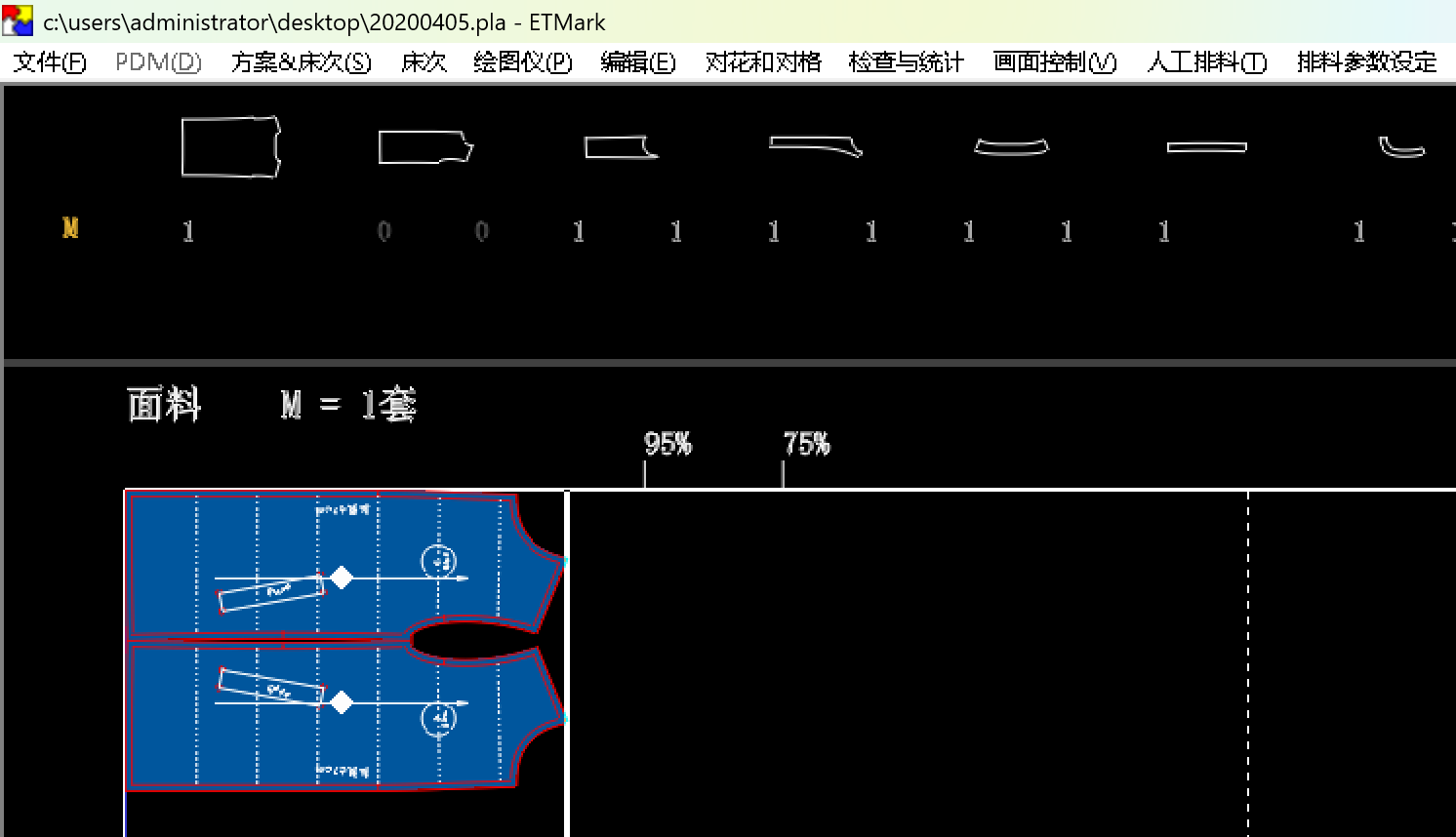

样衣排料一般只有一件基码排料，而且是一般为合掌裁剪，所以每个裁片只取一个即可，有两种方式

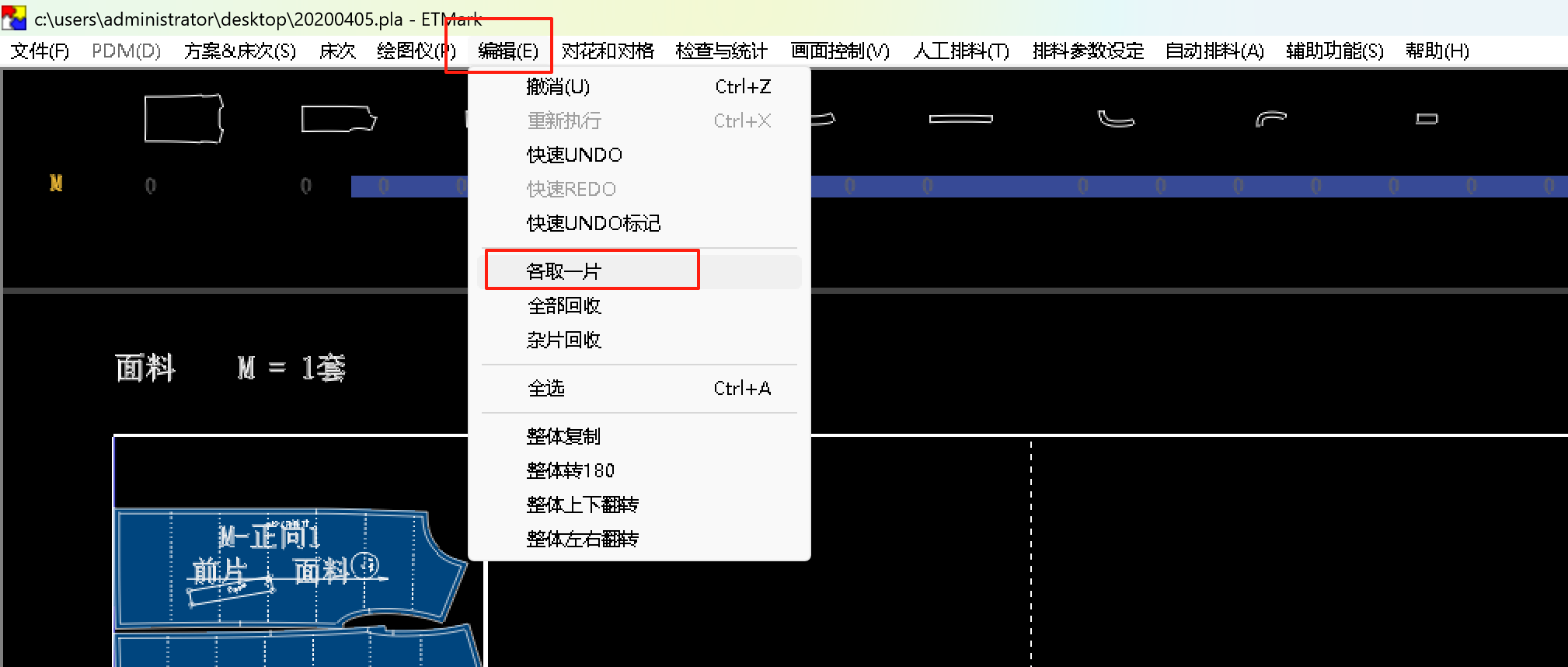

1、排料软件–>编辑–>各取一片

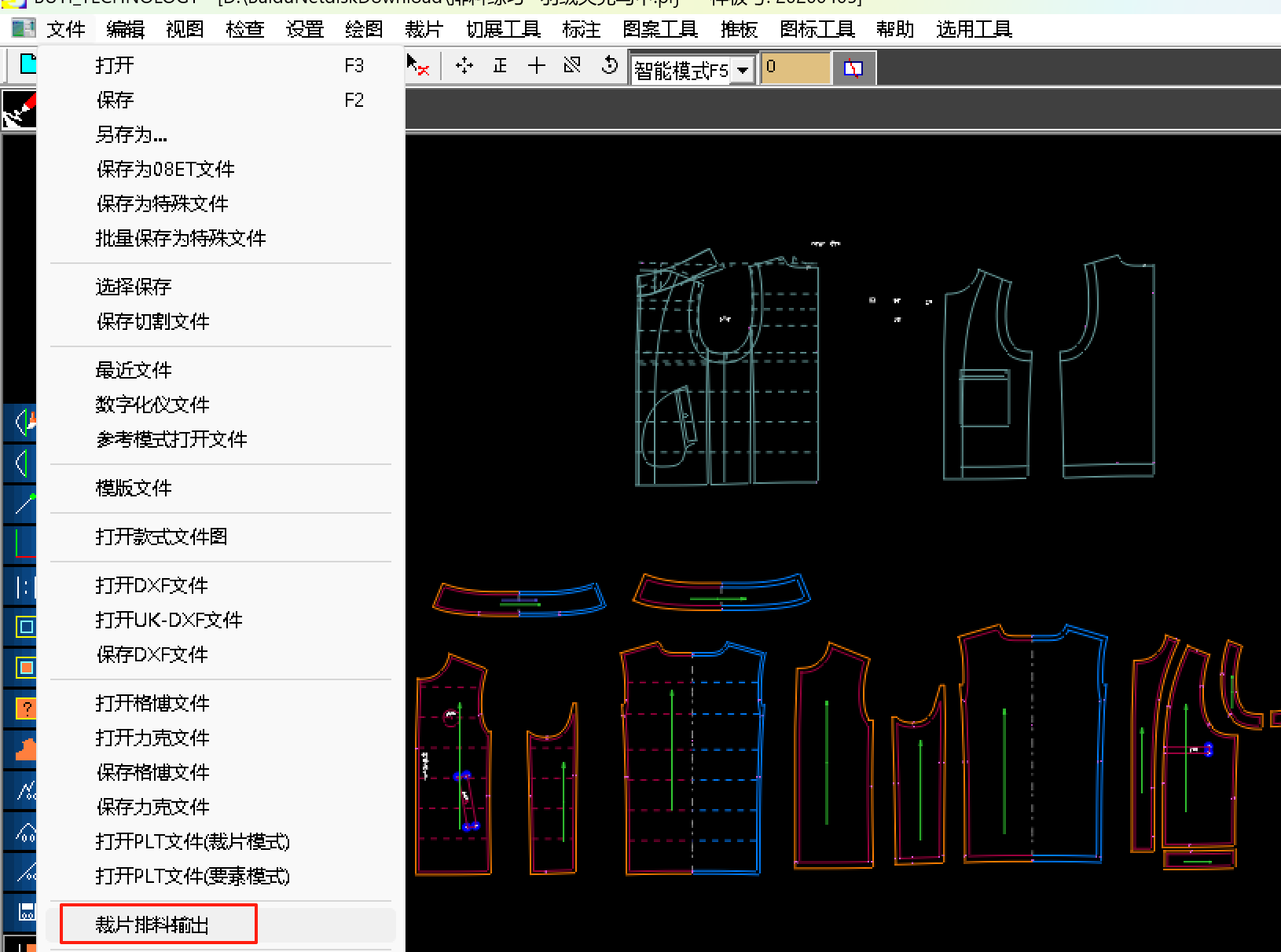

2、通过打板软件–>文件–>裁片排料输出–> 框选裁片–>右键即可自动调开排料软件

四、组合裁片

当两个裁片需要对其，比如前中对格这种裁片，需要将两个裁片进行组合

框选需要组合的裁片–>按 + 按键，即可将两个裁片进行组合排列
组合裁片会显示菱形小方块

框选已组合裁片，按 - 按键，即可取消组合

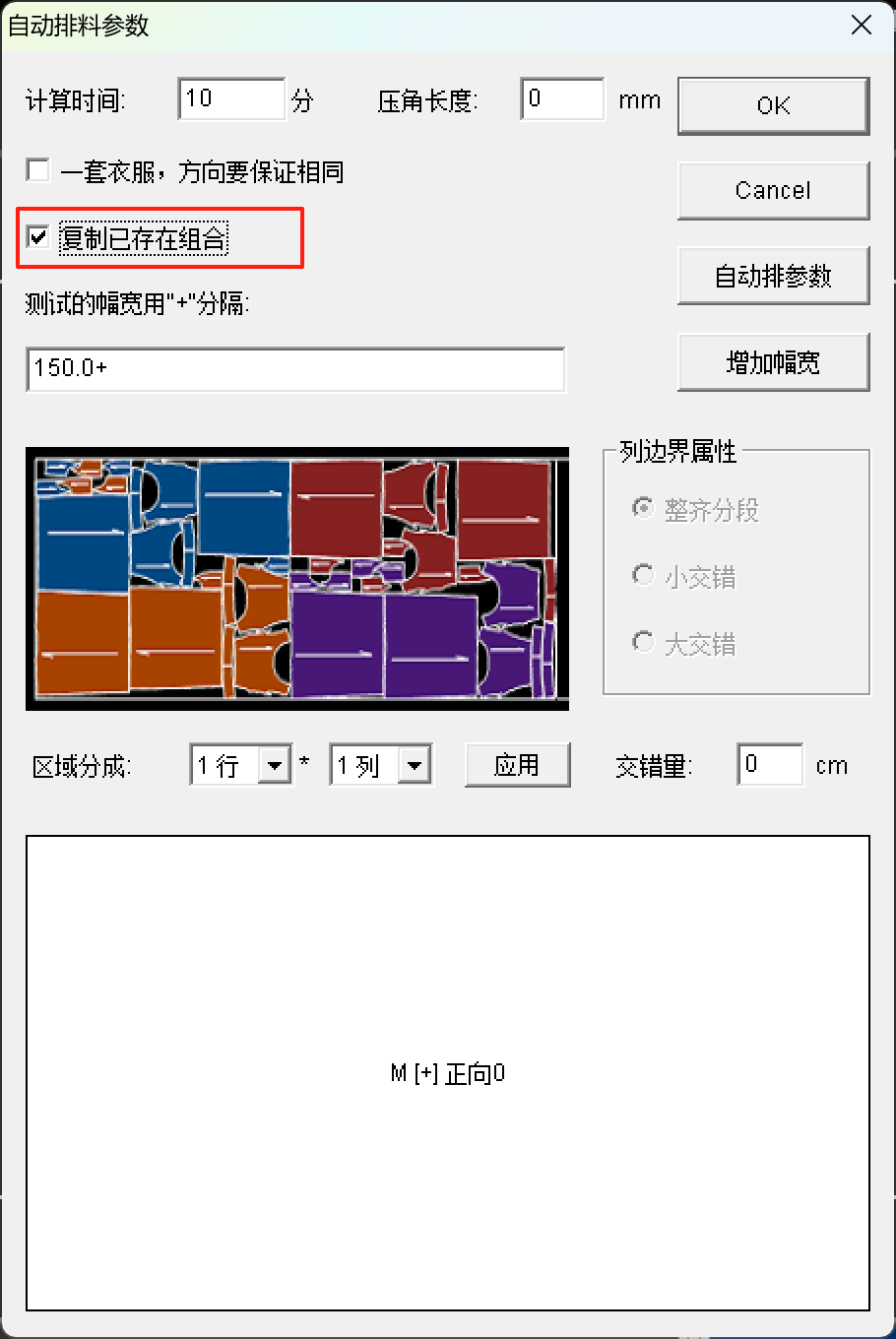

将所有码的对应裁片都做组合，进行super自动排的时候可勾选复制已存在组合即可

五、裁片锁定

要对指定的裁片放置到某个固定为止进行排料，如花边位置固定的情况

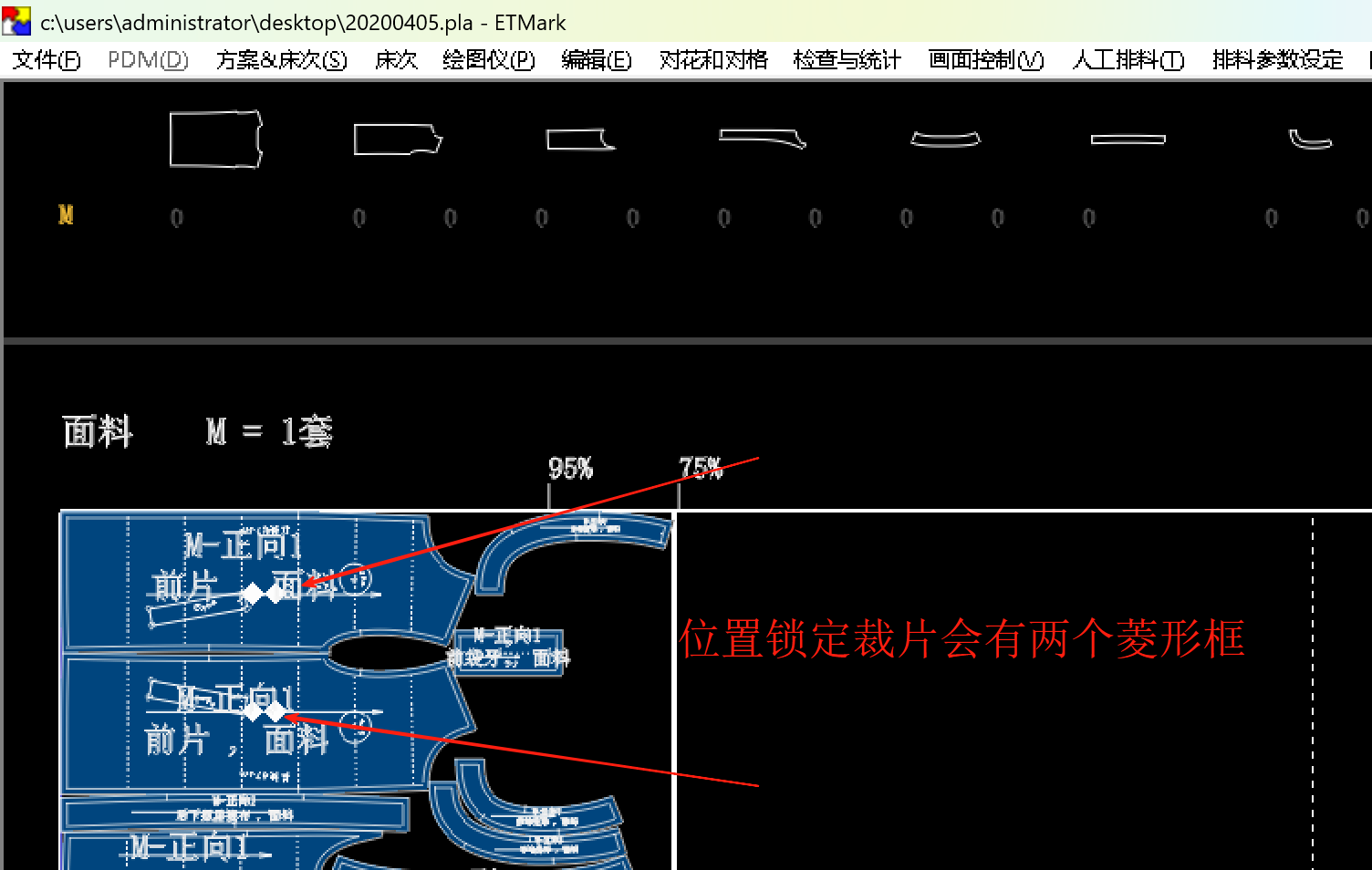

将裁片放置到唛架的指定位置–>框选所有裁片–>按下键盘T键，此时裁片会出现两个菱形框，表示位置已经锁定，此时进行超排，锁定的裁片位置则不会改变位置

六、裁片缝边间隔

默认排料裁片之间无间隔，如需要将裁片之间产生1cm空开量，可通过如下设置

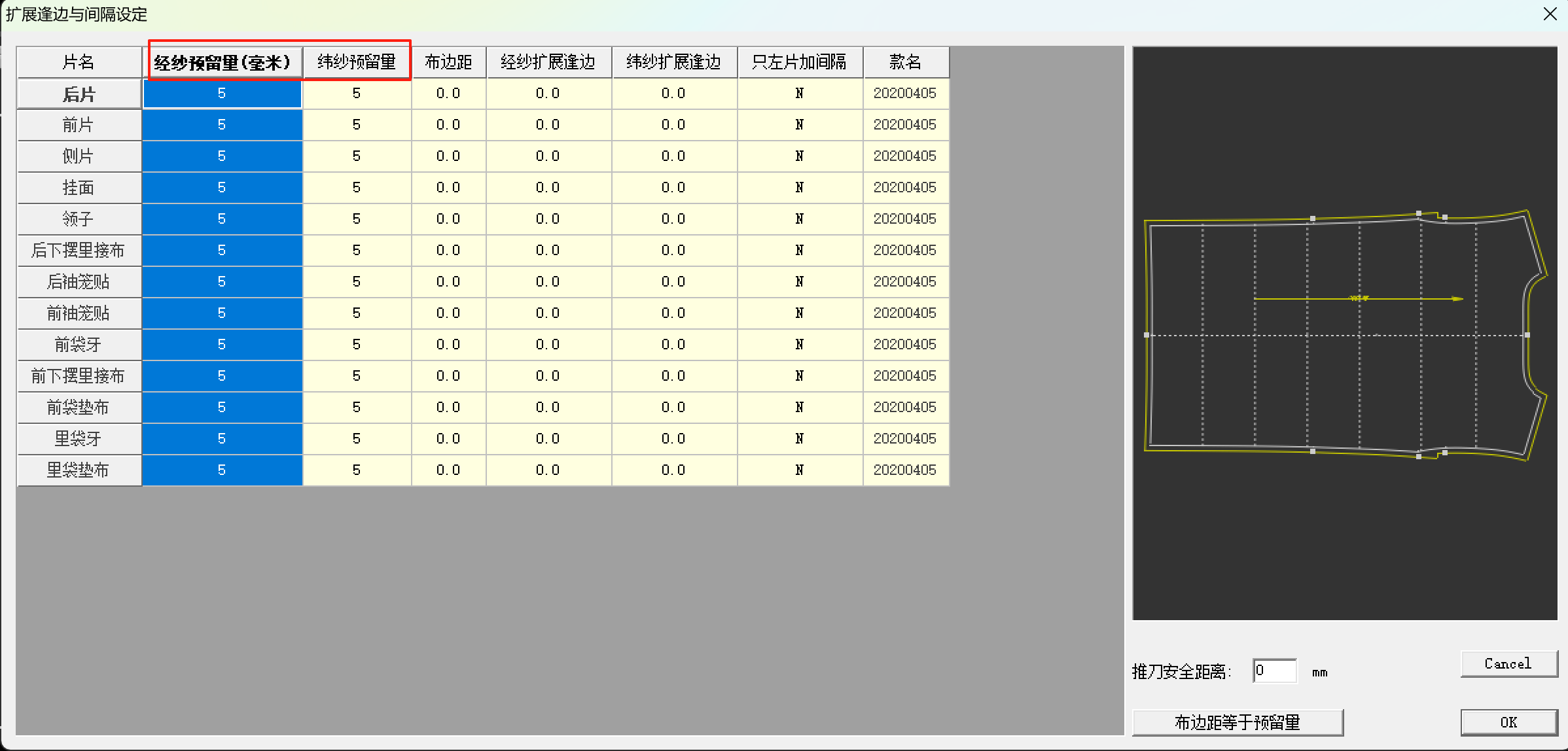

超排软件–> 排料参数设定–> 本床的裁片间隔–>点击经纱预留量和纬纱预留量–>设置为5mm即可，此时裁片间的间隔及为1cm
