ET相关操作和快捷键

1、ET的基本设置

1、文件–>系统属性设置

​ 界面设置–根据需要进行设置 （显示智能工具条最好勾选）

     系统设置--默认即可

​ 工艺参数–（刀口深度 0.4； 双刀间距0.8）

​ 操作设置– 翻转角宽度1.5 ；禁止对辅助线操作取消勾选

​ 单位设置： 默认厘米即可

2、设置–>号型名称设置

​ 每个系列的第10行为基码

​ 当前选A系列，设置为M码，其他删除即可，开始以该号型制作原型裙

ET软件左下角的显示层出点击一下，显示层变为推板设置后，将下面除了M码以外的码点击设置为灰色即可

2、基本工具快捷键

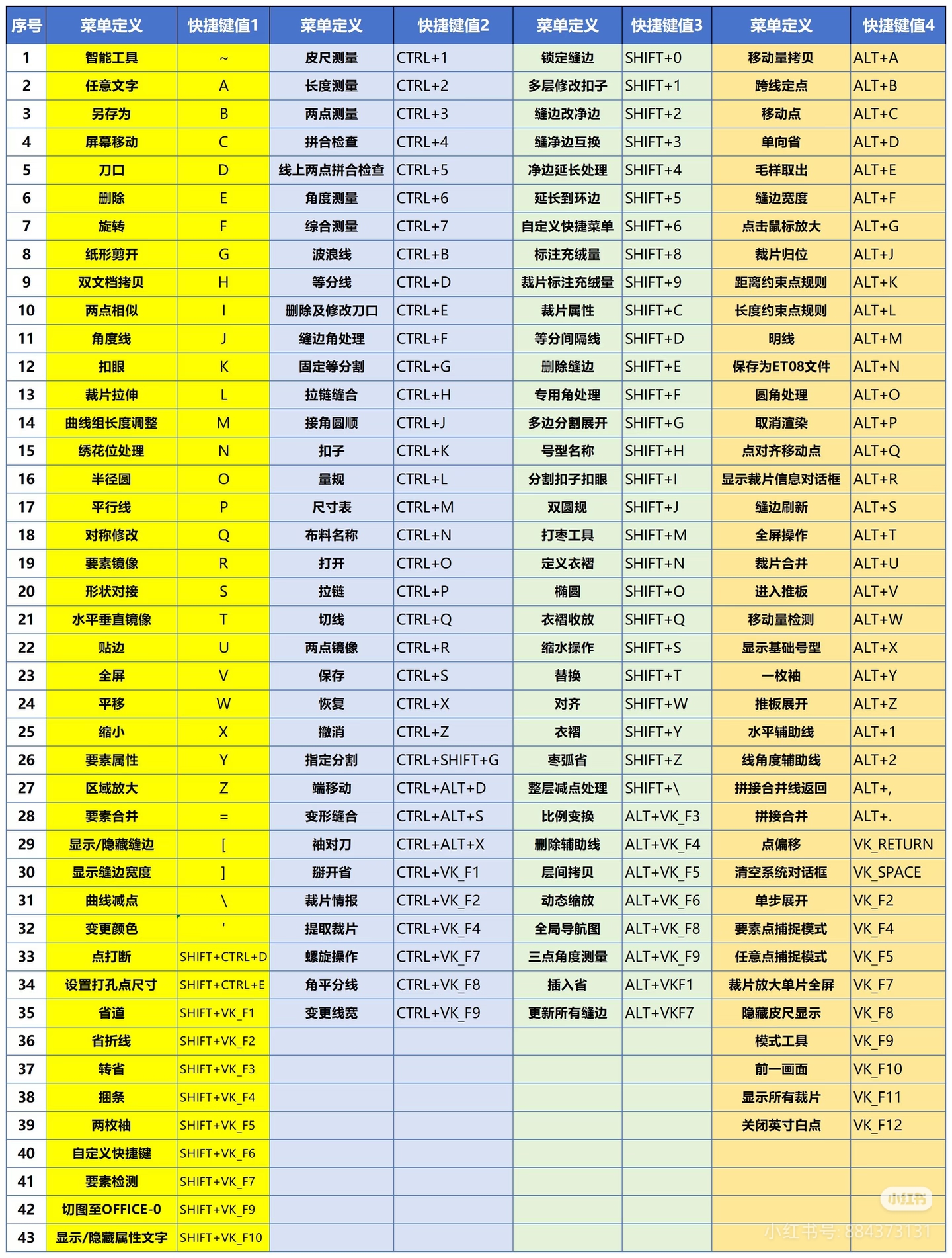

快捷键参考1

快捷键参考2

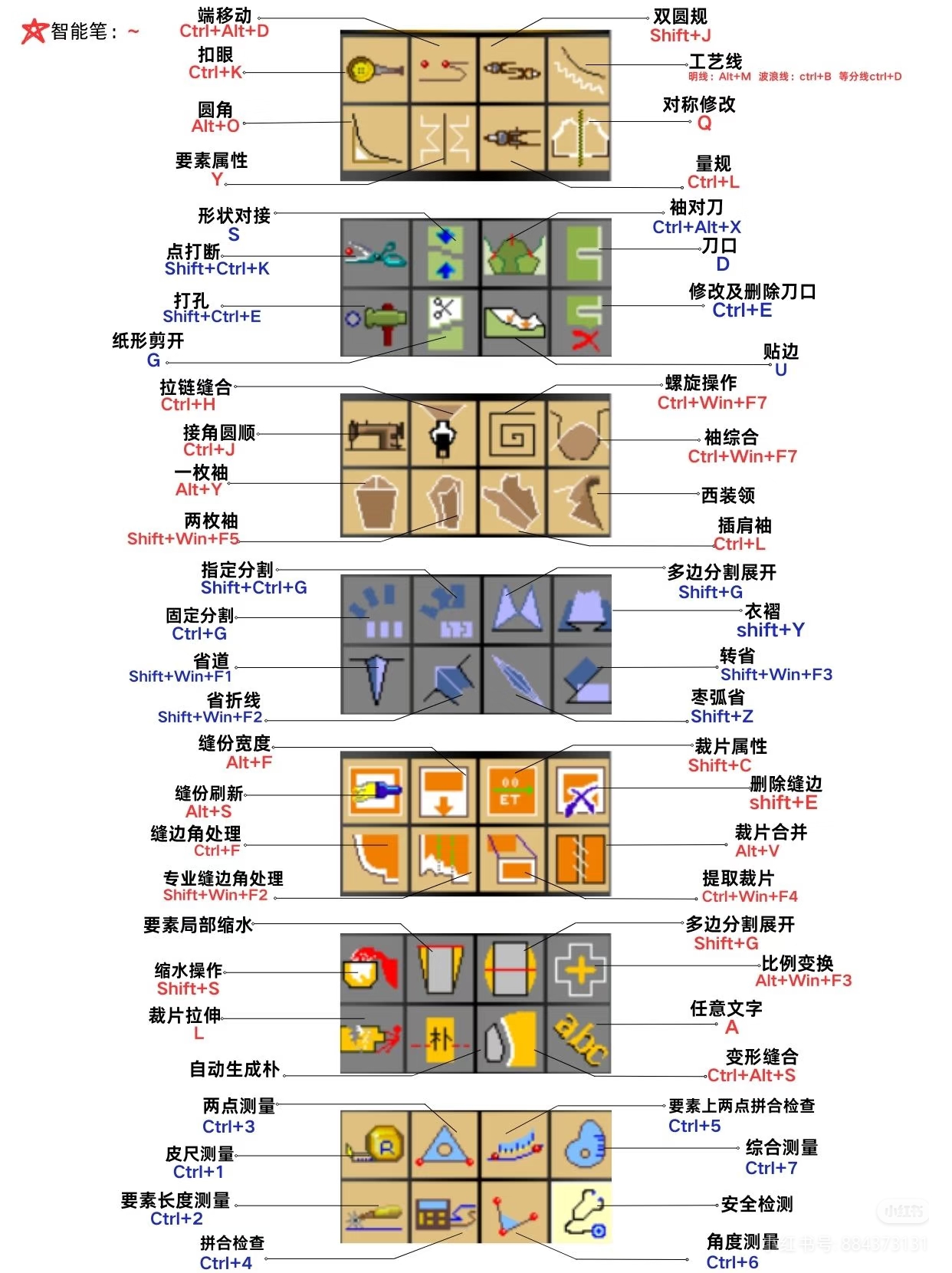

新版ET工具栏菜单快捷键参考3

3、软件下载地址

通过百度网盘分享的文件：ET2017万能板
链接：https://pan.baidu.com/s/1GUQHWlpa1NroPdJojvJUUQ?pwd=5smj

或者使用下面链接

通过百度网盘分享的文件：ET2017高级定制版软件.rar
链接：https://pan.baidu.com/s/1ZvUCSv8N2lxVXH4Ol66jAw?pwd=1a4j

4、智能笔的各种使用技巧

快捷键：~

1、作图类

1、任意直线–> 点左键,移动,再点左键,右键结束。

2、画曲线–> 点左键,移动,再点左键,移动,再点左键,右键结束。

3、矩形–>

​ 1.已知长宽的矩形：先输入长宽，点左键,移动,再点左键,
​ 2.另一种是没有长宽的矩形：按住Shift键,点左键,移动,松开Shift键,再点左键

4、丁字尺–> 点左键,移动,按一下Ctrl键,移动,再点左键。此时只能绘制横线、竖线和45度斜线

5、做省道–> 在线段需要做省的位置输入省长（长度）省宽（宽度）,点左键,移动,再点左键。

6、找点–>在上方智能模式下填写数字，选择起点端，找到位置。线段上会有亮点出现

2、修改曲线类

1、调整曲线：右键点选曲线，左键拖动要修改的点

2、点追加：按住 ctrl 按键，在需要加点的线段上点击左键

3、点删除：按住shift按键，在需要删除点的线段上点击左键

4、定长编辑：右键点选要修改的曲线，输入指定长度，左键点住要调整的曲线点拖动

5、整体调整：点群修正–>按住ctrl，右键点选要调整的曲线，松开ctrl，左键按住某个点拖动

6、直线变曲线：右键点选直线，中间自动加入一个曲线点

7、定义曲线点数：右键点选曲线，输入指定点数，右键去订，指定的点数包含两个端点

8、多功能修改：按住shift+右键点选，可调整线长度，属性、刀口、缝边、点数等等

3、修改线类

1、线长调整：框选调整端，在长度或调整量中输入数值，右键确定

2、单边撞墙：左键框选调整端，左键点击被撞要素，右键确定

3、双边撞墙：左键框选撞墙的两边要素，点击被撞要素，右键结束

4、行成角：框选需要构成角的两条线的调整端，右键结束

5、删除：框选要删除的要素，按delete键删除或按住ctrl+右键删除

6、省折线：框选要做省折线的四条要素边，右键指示倒向侧

7、平行线：框选参照要素，按住shift+右键指示平行方向，如果在长度输入值，可做指定平行距离

8、要素打断：框选要打断的要素，点选，通过延伸方向将线打断的那条要素，按住ctrl+右键

9、端移动：框选移动端，在框选未松开左键的时候按住ctrl键，先松开左键再放开ctrl键，右键点选新的端点

10、要素合并：框选要合并的要素，按=+按键

4、新版功能

1、做单向省：需要开省的一段点选要素，宽度输入省量值，要开省的方向左键单击

2、做量规：在指定点向某要素做量规，长度输入指定长度，在要素上左键单击后迅速按右键即可，前提是要素必须够长才行

3、打断单根线段：左键框选线段，找线段要上打断的位置点击右键即可

4、移动线：左键框选移动要素，在图像的外面按右键确认，然后按住左键即可移动要素到指定位置

5、生成裁片：左键框选移动要素，在要素内部按右键确认即可生成裁片

5、捕捉便宜（老版本也有）：鼠标放置到指定端点，鼠标不动，按下回车，在捕捉偏移框内输入想要偏移的数值即可

5、扣子高级用法

1、分割扣子扣眼

当衣身需要分割后，默认的扣位是无法分割的，需要在绘图–>分割扣子扣眼工具来先将扣子分割后，然后对衣身进行分割的时候就可以分割扣子扣眼

2、放码后调整不同码的扣子数量

先放码，然后再编辑–>多层修改工具–框选扣子或扣眼,右键确定，在目标信息里可以自定义不同码的扣子数量

3、层间拷贝功能

默认在基码里绘图，放码后在基码里作图后，其他码里是没有的，可通过–>编辑–>层间拷贝功能将基码的里图像拷贝到其他码里
